在涂裝行業中傳動鏈驅動的同步控制應用

時間：2019-06-17 作者：來源：瀏覽：分類：西林

在涂裝行業中，由于加工工藝流程多、規模大，機械化生產線正逐漸取代人工生產線。被加工工件多采用吊空線或地盤線輸送，在整個加工工藝流程中循環運行。由于傳動鏈一般為幾百米至上千米不等，因此傳動鏈驅動通常采用幾臺電機同時驅動，要求電機速度同步才能保證傳動鏈的正常運行，否則就會產生鏈條堆積或斷裂。多數廠家采用同步控制器實現同步控制，西林EH600 A系列變頻器擁有靈活的頻率組合方式和穩定的驅動能力，在控制傳動鏈多臺電機同步運行時可以不需要同步控制器。

一、前言

EH600A系列變頻器采用自適應優化空間電壓矢量算法，輸出轉矩大，轉差補償準確，有多重保護，確保在負載突變、電網電壓突變的時候仍能夠穩定運行，尤其滿足對生產設備不間斷運行的要求；西林EH600A系列變頻器通過靈活的頻率組合設定可以實現性能更優越，不需要同步控制器的驅動方案，在傳動鏈的自動化驅動方面有明顯優勢。

二、控制原理

1、主驅動的運行頻率通過AO2口輸出0-50K脈沖信號，作為從驅動變頻器的初始同步轉速；

2、在調整座的定滑輪上加裝一個角位移傳感器，將鏈條的伸長或收緊變化率通過傳感器檢測，并轉換為0-10V/0-20mA的模擬信號，作為輔助頻率的反饋信號，送給從驅動變頻器；

3、采用主-從式結構，多臺從驅動可以共用一臺主驅動；

4、在每一個調整座安裝極限開關，防止意外情況發生；

5、由于變頻器采用精確的轉差補償保證了速度不隨負載的變化而變化。同時，克服低速時速度不穩定的缺陷。

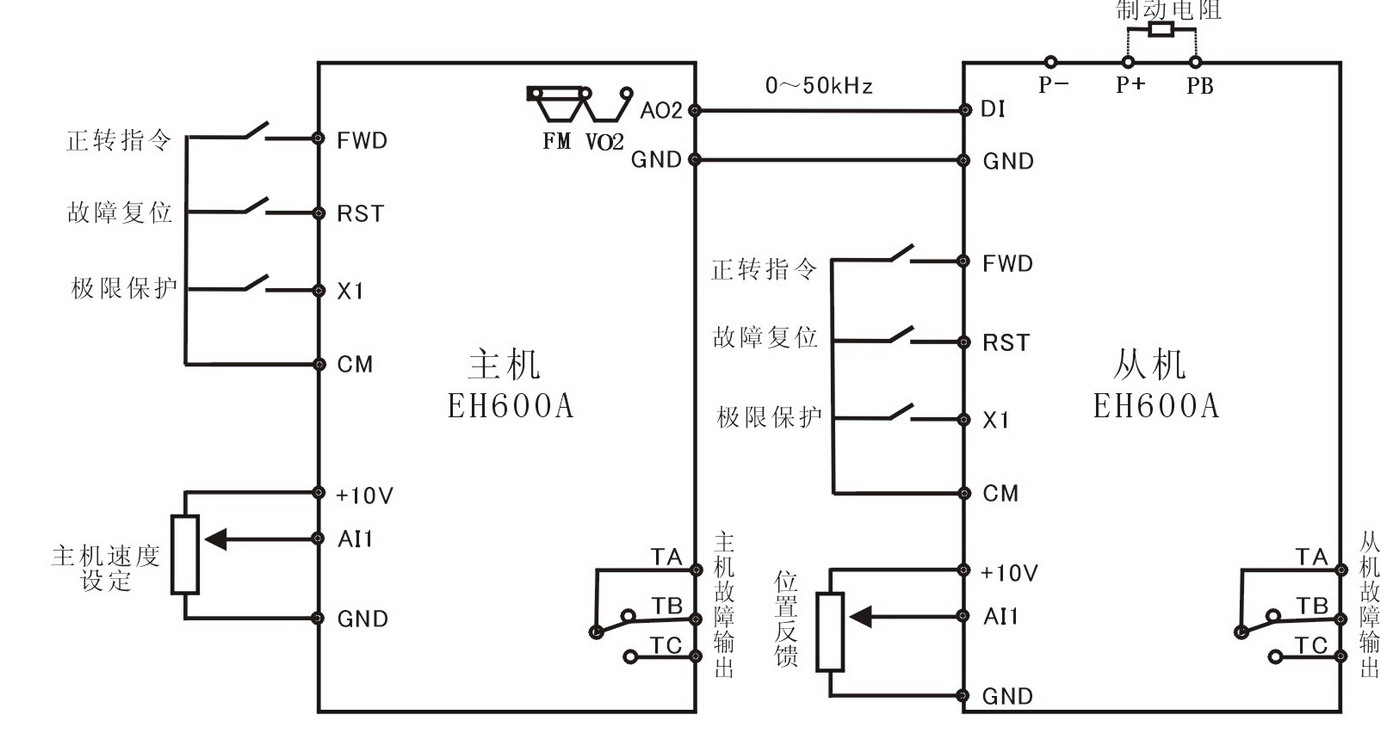

簡易線路圖：

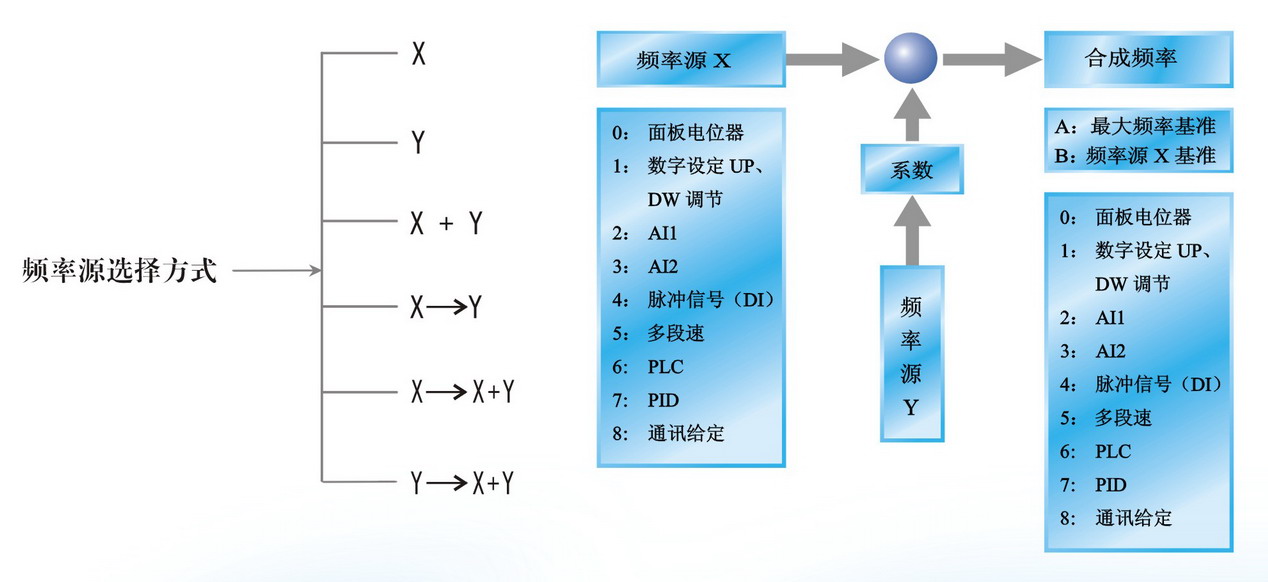

EH600A系列變頻器頻率源組合模式如下：

本系統采用EH600A變頻器控制,有兩種方案可供選擇:

1、通過主驅動發出的脈沖同步信號給從驅動，從驅動變頻器通過位移傳感器來檢測浮輥的上下位置，并將位置信號轉換成0—10V的電信號疊加到主驅動傳來的同步信號上進行從驅動電機頻率微調，達到同步。

2、通過主驅動發出的脈沖同步信號給從驅動，從驅動將位置反饋信號作為PID反饋源，PID輸出作為疊加量加到主驅動傳來的同步信號上。從驅動變頻器利用內置PID控制實現同步。

三、調試說明

方案一參數配置

主驅動：

F0.02: 1 端子控制方式

F0.03: 2 頻率源選擇AI1

F2.09: 100% 轉差補償系數

F3.00: 12 外部故障輸入

F3.20: 1.0s 模擬輸入濾波時間

F4.08: 20 AO2口輸出0-10K脈沖信號對應運行頻率

F5.05: 1 自由停機

從驅動：

F0.02: 1 端子控制方式

F0.03: 4 主頻率源X選擇脈沖DI

F0.04: 2 輔助頻率源Y選擇AI1

F0.05: 1 輔助頻率源Y范圍選擇相對于頻率源X

F0.06: 5-10% 輔助頻率源Y范圍

F0.07: 2 頻率源選擇（疊加）

F0.13: 0.5s 加速時間

F0.14: 0.5s 減速時間

F2.09: 100% 轉差補償系數

F3.00: 12 外部故障輸入

F3.09: 100% AI1最小輸入對應設定

F3.11: —100% AI1最大輸入對應設定

F3.20: 0.25s 模擬輸入濾波時間

F5.05: 1 自由停機

方案二參數配置：

主驅動：

F0.02: 1 端子控制方式

F0.03: 2 頻率源選擇AI1

F2.09: 100% 轉差補償系數

F3.00: 12 外部故障輸入

F3.20: 1.0s 模擬輸入濾波時間

F4.08: 20 AO2口輸出0-10K脈沖信號對應運行頻率

F5.05: 1 自由停機

從驅動：

F0.02: 1 端子控制方式

F0.03: 4 主頻率源X選擇脈沖DI

F0.04: 7 輔助頻率源Y選擇PID

F0.05: 1 輔助頻率源Y范圍選擇相對于頻率源X

F0.06: 5-10% 輔助頻率源Y范圍

F0.07: 2 頻率源選擇（疊加）

F0.13: 0.5s 加速時間

F0.14: 0.5s 減速時間

F2.09: 100% 轉差補償系數

F3.00: 12 外部故障輸入

F3.20: 0.25s 模擬輸入濾波時間

F5.05: 1 自由停機

F9.00: 2001 PID控制模式選擇（比例積分，PID反饋選擇AI1，PID設定由F9.02設定）

F9.02: 500 PID數字設定

F9.06: 調試比例增益P

F9.07: 調試積分時間I

四、結束語

方案一優點：調試簡單,成本低;對誤差反應靈敏。

方案二優點: 精度較高,能自動微調,對機械傳動精度的依賴小,速度動態響應快、穩定性高;

缺點: PID參數的調整需要經驗, 需要根據多次試驗才能找出一套較為滿意的參數。

本系統在優化參數值之后，傳動鏈的運行非常穩定。而且本系統電氣配置簡煉，邏輯清晰，與原老式系統相比，省去了價格昂貴的同步控制板和PLC，成本有較大的降幅。在行業應用中是一個性價比優良的方案。此方案已經在廣東、江蘇等多家客戶成功應用。
